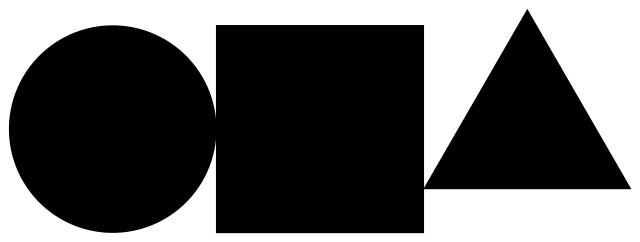

Le figure primitive che possono essere disegnate immediatamente da CFDG sono SQUARE, CIRCLE e TRIANGLE cioè quadrato, cerchio e triangolo
startshape FIGUREBASE1 shape FIGUREBASE1 { SQUARE [ ] CIRCLE [x -1] TRIANGLE [x 1] }
Il cerchio è traslato verso sinistra e il triangolo verso destra tramite il parametro x.

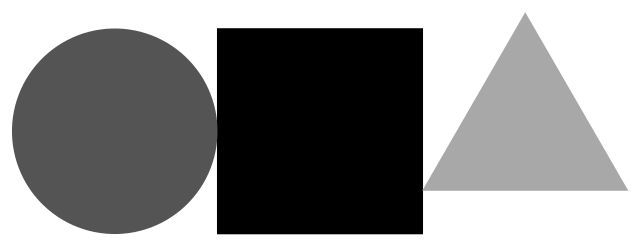

Si possono alterare altri parametri, come brightness
startshape FIGUREBASE2 shape FIGUREBASE2 { SQUARE [ ] CIRCLE [ x -1 brightness 0.33 ] TRIANGLE [ x +1 brightness 0.66 ] }

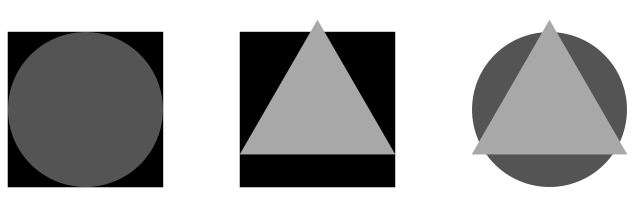

Per confrontare le dimensioni delle figure puoi sovrapporle a due a due
startshape FIGUREBASE shape FIGUREBASE { FIGUREBASE12 [ x -1.5 ] FIGUREBASE13 [ x 0 ] FIGUREBASE23 [ x +1.5 ] } shape FIGUREBASE12 { SQUARE [ brightness 0.0 ] CIRCLE [ brightness 0.33 ] } shape FIGUREBASE13 { SQUARE [ brightness 0.0 ] TRIANGLE [ brightness 0.66 ] } shape FIGUREBASE23 { CIRCLE [ brightness 0.33 ] TRIANGLE [ brightness 0.66 ] }

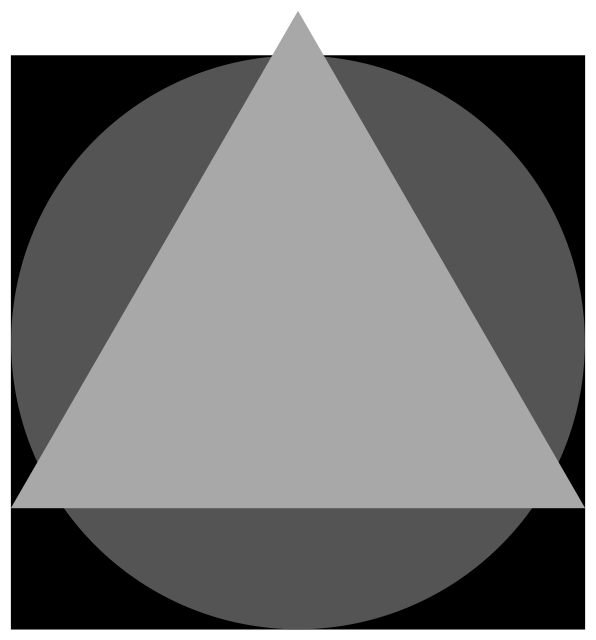

oppure tutte insieme
startshape FIGUREBASE3 shape FIGUREBASE3 { SQUARE [ brightness 0.0 ] CIRCLE [ brightness 0.33 ] TRIANGLE [ brightness 0.66 ] }
La figure primitive, senza alterazioni dei parametri, sono disegnate con
- colore nero opaco
- diametro del cerchio, lato del quadrato e lato del triangolo uguali
- centri coincidenti.
Cioè
size 1 1 rotation 0 skew 0 0 flip // non applicato hue 0 saturation 0 brightness 0 alpha 1
