Se sul nastro trova CIAO scrive 0, se sul nastro trova BYE scrive 1
Esempi
| Nastro iniziale | Nastro finale | |
|---|---|---|
| 1° | CIAO | 0 |
| 2° | BYE | 1 |

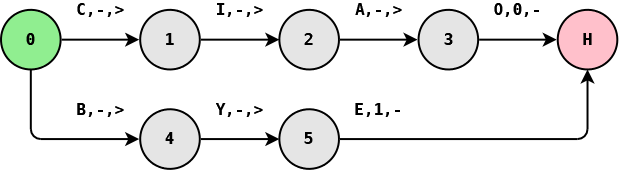

Diagramma di stato
Ci sono due percorsi distinti di lettura controllata del nastro
- Input iniziale è CIAO allora scrive 0
- input iniziale è BYE allora scrive 1
Tabella delle transizioni di stato
| A | B | C | E | I | O | Y | |
|---|---|---|---|---|---|---|---|
| 0 | — | 4, -, > | 1, -, > | — | — | — | — |
| 1 | — | — | — | — | 2, -, > | — | — |
| 2 | 3, -, > | — | — | — | — | — | — |
| 3 | — | — | — | — | — | H, 0, - | — |
| 4 | — | — | — | — | — | — | 5, Y, > |
| 5 | — | — | — | H, 1, - | — | — | — |
Quintuple
(0, C, 1, -, >)
(1, I, 2, -, >)
(2, A, 3, -, >)
(3, O, H, 0, -)
(0, B, 4, -, >)
(4, Y, 5, -, >)
(5, E, H, 1, -)
- Inizia con C
- —
- —
- Scrive 0
- —
- Inizia con B
- —
- Scrive 1
