Or logico di una sequenza di bit
Esempi
| Nastro iniziale | Nastro finale |
|---|
| 1° | 00100 | 1 |
| 2° | 00000 | 0 |

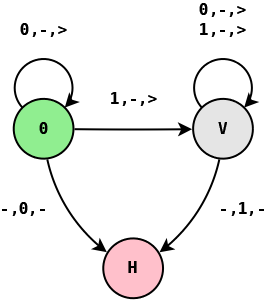

Diagramma di stato
- Finché i bit sono 0 si mantiene nello stato 0 e se trova blank scrive 0 e si ferma
- Appena compare uno 1 va nello stato V e continua a cancellare tutti i bit finché non trova blank, scrive 1 e si ferma
Tabella delle transizioni di stato
| 0 | 1 | – |
|---|
| 0 | 0, -, > | V, -, > | H, 0, - |
| V | V, -, > | V, -, > | H, 1, - |
| H | — | — | — |
Quintuple
(0, 0, 0, -, >)
(0, 1, V, -, >)
(0, -, H, 0, -)
(V, 0, V, -, >)
(V, 1, V, -, >)
(V, -, H, 1, -)
- Uno 0…
- Un 1 porta nello stato Vero
- Finisce con 0
- Cancello 0
- Cancella 1
- Finisce con 1
