Biblioteca

Tratto da: A. Garavaglia, F. Petracchi – GESTIONE DI DATABASE – ZANICHELLI

Lo schema E/R viene affrontato a piccoli passi…

Diagramma E/R

Un lettore può prendere in prestito uno o più libri.
Un libro può essere preso in prestito da uno o più lettori (in date diverse…)

Er_biblio2

Un libro tratta uno o più argomenti.
Un argomento è trattato in uno o più libri.

Er_biblio3

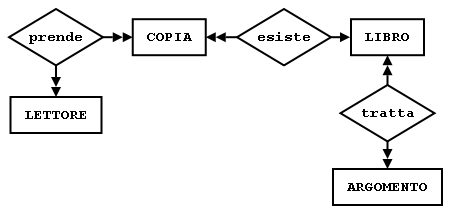

Un libro è presente in biblioteca con una o più copie.
Un lettore prende in prestito una copia di un libro.

Er_biblio5

Ancora…

  • Un libro può avere uno o più autori
  • Un autore può scrivere uno o più libri
