Or esclusivo tra 2 bit
Esempi
| Nastro iniziale | Nastro finale | |
|---|---|---|
| 1° | 00 | 0 |
| 2° | 01 | 1 |
| 3° | 10 | 1 |
| 4° | 11 | 0 |

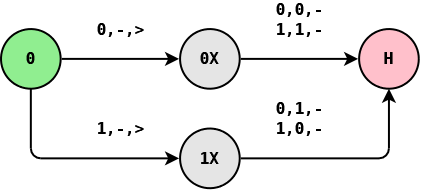

Diagramma di stato
- Se il primo bit è 0 va nello stato 0X
- Se il primo bit è 1 va nello stato 1X
- Nello stato 0X …
- Nello stato 1X …
Quintuple #1
(0, 0, 0X, -, >) | Il primo bit è 0 |
(0, 1, 1X, -, >) | Il primo bit è 1 |
(0X, 0, H, 0, -) | 00 -> 0 |
(0X, 1, H, 1, -) | 01 -> 1 |
(1X, 0, H, 1, -) | 10 -> 1 |
(1X, 1, H, 0, -) | 11 -> 0 |
