And logico di una sequenza di bit
Esempi
| Nastro iniziale | Nastro finale |
|---|
| 1° | 1110111 | 0 |
| 2° | 111 | 1 |

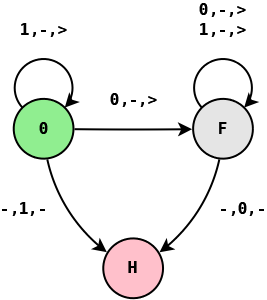

Diagramma di stato
- Finché i bit sono 1 si mantiene nello stato 0 e se trova blank scrive 1 e si ferma
- Appena compare uno 0 va nello stato F e continua a cancellare tutti i bit finché non trova blank, scrive 0 e si ferma
Tabella delle transizioni di stato
| 0 | 1 | – |
|---|
| 0 | F, -, > | 0, -, > | H, 1, - |
| F | F, -, > | F, -, > | H, 0, - |
| H | — | — | — |
Quintuple
(0, 0, F, -, >)
(0, 1, 0, -, >)
(0, -, H, 1, -)
(F, 0, F, -, >)
(F, 1, F, -, >)
(F, -, H, 0, -)
- Uno 0 porta nello stato Falso
- Un 1…
- Finisce con 1
- Cancello 0
- Cancella 1
- Finisce con 0
