Comincia con lo strumento Linea e poi passa agli altri
Modify object | Text edit | Ingrandisci | Scorri diagramma |
Testo | Casella | Ellisse | Poligono |
Superficie di Bezier | Linea | Arco | Linea a zig-zag |
Polilinea | Curva di Bezier | Immagine | Outline |
CASELLA
Comando rapido: R
La casella è una figura geometrica rettangolare.

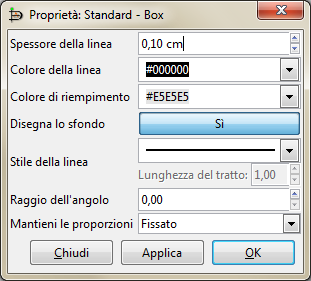

Proprietà standard: Box
Spessore, colore e stile della linea, colore del riempimento, …
Raggio dell’angolo
Il raggio dell’angolo permette di smussare gli angoli: 0,0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 …
![](https://www.valcon.it/pp/wp-content/uploads/box1.png)
Mantieni le proporzioni
Le 3 scelte permettono di semplificare il disegno
- Libero, rettangolo qualsiasi…
- Fissato, disegna il rettangolo, fissa le proporzioni e anche dopo modifiche manterrà comunque le proporzioni iniziali
- Quadrato, per disegnare quadrati perfetti.
![](https://www.valcon.it/pp/wp-content/uploads/box2.png)
ELLISSE
Comando rapido: E

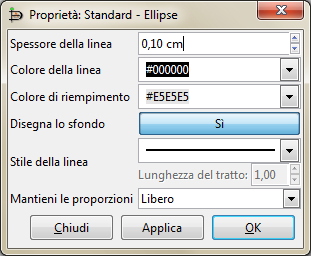

Proprietà standard: Ellipse
Spessore, colore e stile della linea, colore del riempimento, …
Mantieni le proporzioni
Le 3 scelte permettono di semplificare il disegno
- Libero, ellisse qualsiasi…
- Fissato, disegna l’ellisse, fissa le proporzioni e anche dopo modifiche manterrà comunque le proporzioni iniziali
- Circolo, per disegnare cerchi perfetti.
![](https://www.valcon.it/pp/wp-content/uploads/ellisse1.png)
LINEA
Comando rapido: L
Proprietà: Standard – Line

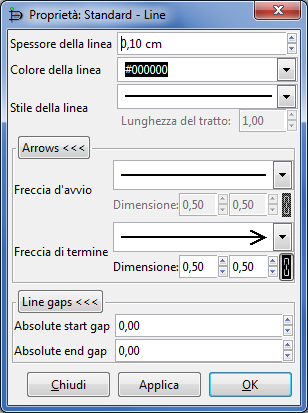

Il pannello delle proprietà per una linea prevede
- Spessore della linea
- Colore della linea
- Stile della linea
- Freccia d’avvio
- Dimensione
- Freccia di termine
- Dimensione
- Absolute start gap
- Absolute end gap
Spessore della linea
Lo spessore della linea con valori: 0,05 0,1 0,15 0,2 0,25 0,3, 0,35 0,4 0,45 0,5 …
![](https://www.valcon.it/pp/wp-content/uploads/linea_spessore.png)
Colore della linea
Le scelte più comuni sono elencate immediatamente
![](https://www.valcon.it/pp/wp-content/uploads/linea_colore.png)

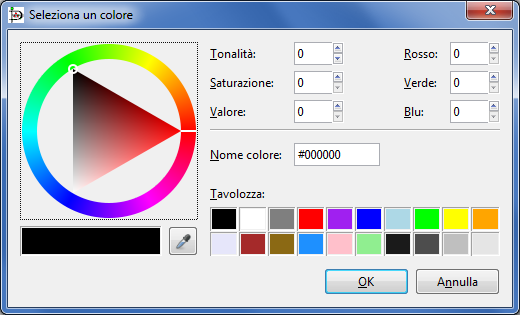

ma puoi scegliere il tuo colore RGB preferito tramite il pannello che appare se scegli l’opzione More colors
![](https://www.valcon.it/pp/wp-content/uploads/colore.png)
Stile della linea
Scegli lo stile della linea tra: continuo, tratteggiato, con un punto, con due punti, a punti
Se scegli uno stile diverso da quello continuo puoi intervenire sulla Lunghezza del tratto: 1,00 1,50 2,00 …
![](https://www.valcon.it/pp/wp-content/uploads/linea_stile.png)
Freccia d’avvio
Freccia di termine
Ci sono 34 possibilità per la forma della freccia di avvio (a sinistra) o di termine (a destra)
![](https://www.valcon.it/pp/wp-content/uploads/linea_termine.png)
Puoi scegliere le dimensioni, larghezza e altezza, della forma d’avvio e di termine: 0,5 0,6 0,7 0,8 0,9 …
![](https://www.valcon.it/pp/wp-content/uploads/linea_dimensione.png)
Absolute start gap
Absolute end gap
Puoi intervenire sullo spazio rimanente tra gli oggetti e la linea: 0,0 0,2 0,4 0,6 0,8 …
![](https://www.valcon.it/pp/wp-content/uploads/linea_gap.png)
ARCO
Comando rapido: A.

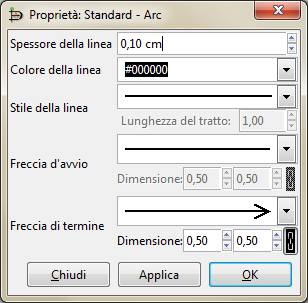

L’arco è una linea che si adatta automaticamente per diventare semicircolare.
![](https://www.valcon.it/pp/wp-content/uploads/arco.png)
….
